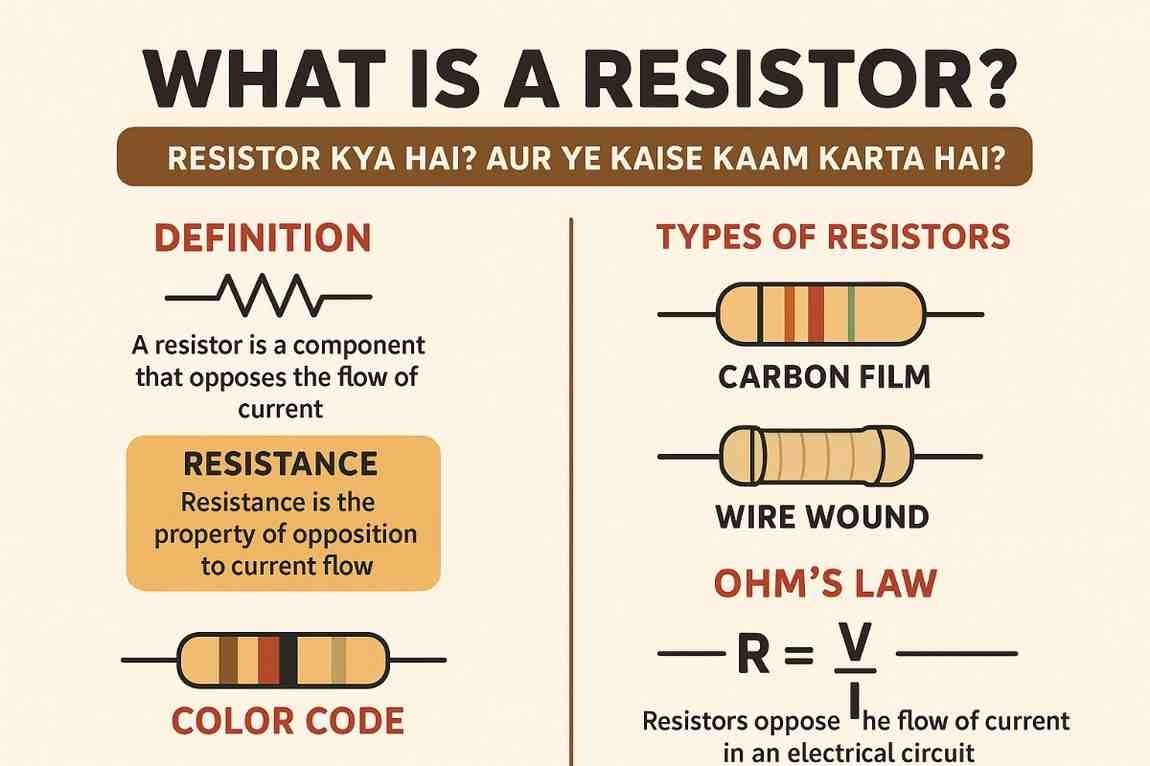

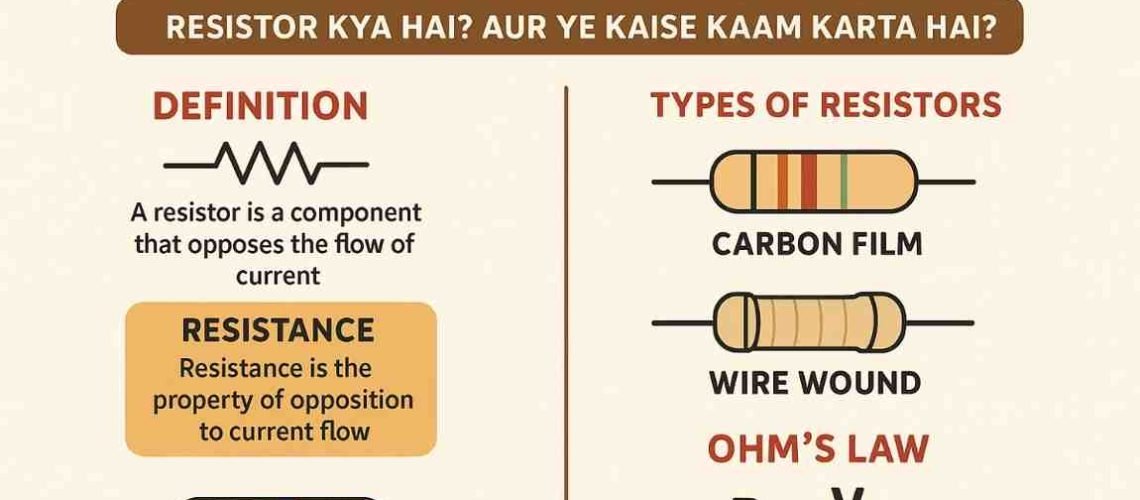

🔌 What is a Resistor? | Resistor Kya Hai? Aur Ye Kaise Kaam Karta Hai?
जब भी हम electronics की बात करते हैं, तो Resistor (प्रतिरोधक) सबसे basic और important component होता है।
Resistor का काम simple है – यह circuit में current के flow को control करता है।
📖 Definition of Resistor
किसी conductor या semiconductor में electrons के flow का विरोध करने की property को Resistance कहते हैं।
ऐसे electronic component जो current के flow को रोकते हैं, उन्हें Resistor कहा जाता है।
👉 आपने अपने electronic gadgets के circuit boards (PCB) पर छोटे-छोटे रंगीन स्ट्राइप वाले components देखे होंगे – वही resistors हैं।
Resistance की unit: Ohm (Ω)
यह नाम जर्मन scientist George Simon Ohm (1784–1854) के नाम पर रखा गया है, जिन्होंने Ohm’s Law दिया था।
📐 Ohm’s Law:
⚡ Types of Materials by Resistance
Conductors (कम resistance): Electrons आसानी से flow करते हैं।
Example: Copper, Silver, Aluminium, GoldInsulators (ज़्यादा resistance): Electrons का flow रोकते हैं।
Example: Rubber, Plastic, Glass, Wood
🎨 Resistor Color Code
Resistors पर बने color bands उनके value को show करते हैं।
Normally 4-band color code होता है:
1st band → पहला digit
2nd band → दूसरा digit
3rd band → multiplier (zeros)
4th band → tolerance
👉 Example: 10kΩ resistor का color code है Brown – Black – Orange – Gold
Variants:
3-band resistor: Approx value (20% tolerance)
4-band resistor: Most common type
5-band resistor: High precision (1%–2% tolerance)
6-band resistor: Extra precision + temperature coefficient
🔗 Resistors in Series & Parallel
1. Series Connection
Total Resistance = R1 + R2 + R3 …
Current (I) same रहती है
Voltage (V) हर resistor पर divide होता है
2. Parallel Connection
1/R = 1/R1 + 1/R2 + 1/R3 …
Voltage (V) सभी पर same रहता है
Current (I) अलग-अलग branches में divide हो जाता है
🛠️ Types of Resistors
1. Carbon Film Resistor
Carbon material से बना होता है
Small size, lightweight
High-frequency applications के लिए suitable
Current handling capacity limited (2W तक)
2. Wire Wound Resistor
Insulating material पर wire wound करके बनाया जाता है
High power rating, ज्यादा accurate
Low resistance values (0.01Ω) possible
लेकिन size बड़ा और high-frequency के लिए suitable नहीं
3. SMD Resistors (Surface Mount Device)
बहुत छोटे resistors जो PCB पर directly solder होते हैं
Sizes: 0201, 0402, 0603, 0805, 1206
Applications: pull-up/pull-down, voltage divider, filters
4. Variable Resistor (Potentiometer / Rheostat)
Manually adjust किया जा सकता है
Symbol में arrow दिखाया जाता है
Example: Volume control knobs
⚡ Power Rating of Resistors
जब current resistor से गुजरता है तो heat produce होती है।
अगर current ज्यादा हो जाए तो resistor damage हो सकता है।
👉 इसलिए resistor चुनते समय उसकी wattage rating ध्यान से select करनी चाहिए।
🎯 Conclusion
Resistors small दिखते हैं लेकिन ये किसी भी circuit का दिल होते हैं।
चाहे वो voltage divider हो, current limiter हो, या filter circuit – हर जगह resistor जरूरी है।
सही resistor चुनना आपके circuit की performance और reliability के लिए बहुत important है।
